집진기의 백필터 찢어짐 · 누출검지 장치

집진기의 백필터 파손 ・ 유출이 있는 문제상황 발생시

문제점: 좀처럼 알아차리지 못합니다

해결책: 신동의 검지 장치를 덕트에 설치하여 분진누출을 조기에 발견할 수 있습니다

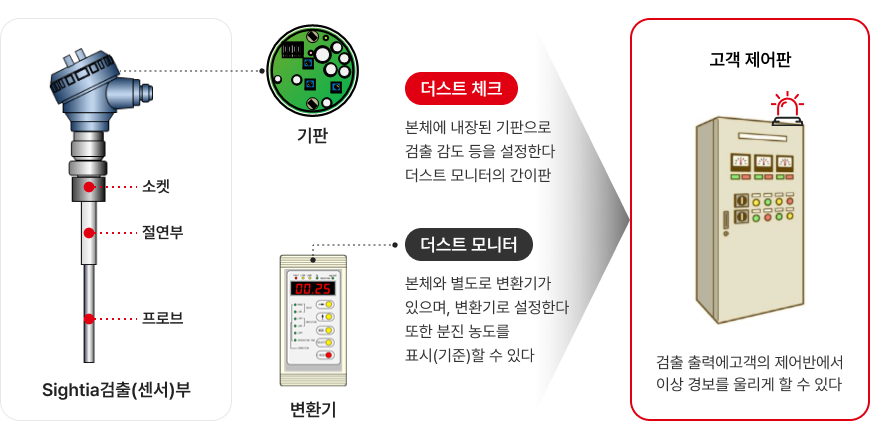

집진기의 백필터 찢어짐 · 누출검지 장치

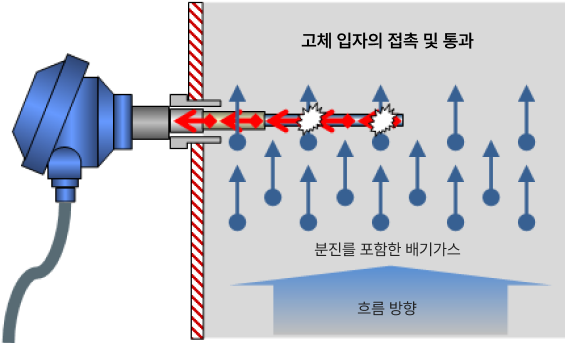

고체 입자(분진)가 검출부에 접촉 또는 근방을 통과 → 전하이동이 발생

전하량은 전류값으로 검출하여 전류값을 필터링하고 증폭시킨다

제품종류

분진측정 및 분진모니터

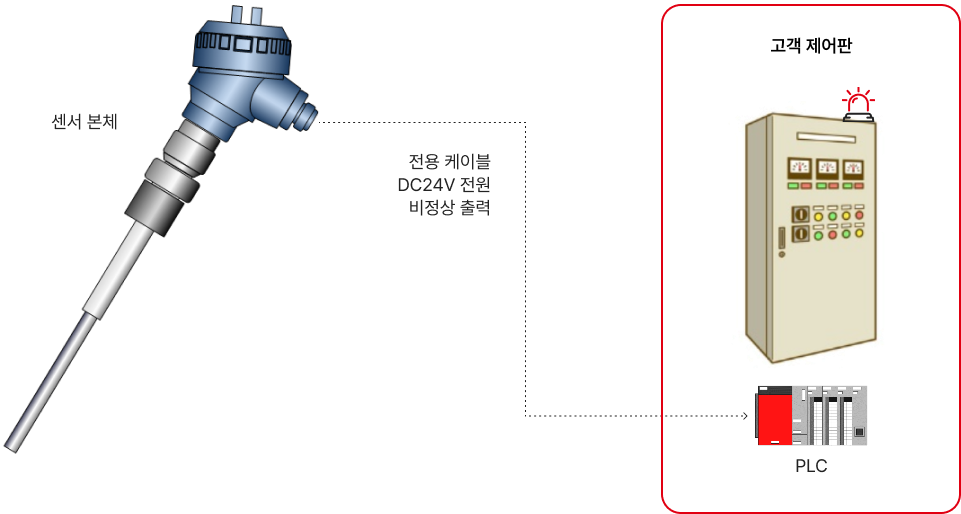

분진 측정
표준 타입

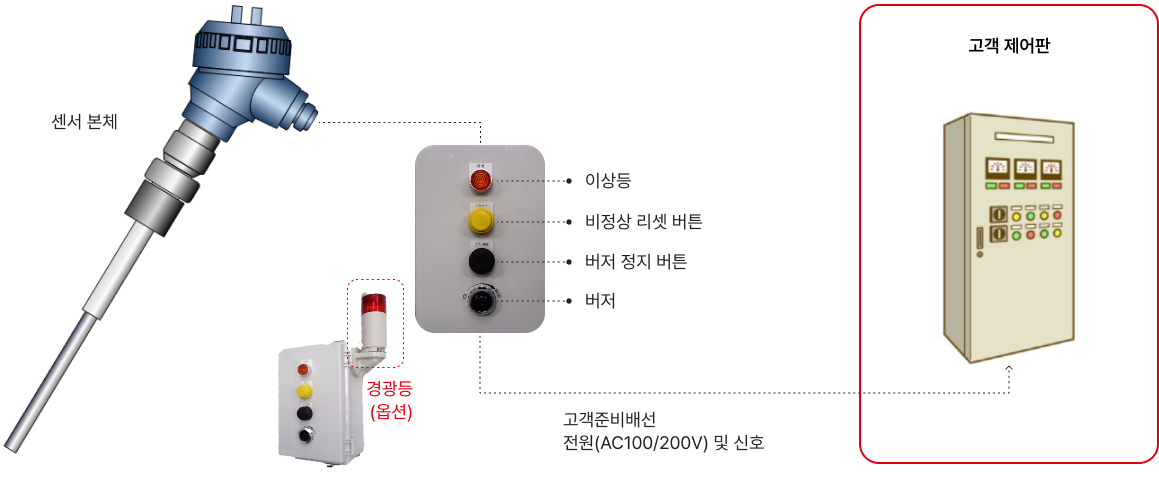

분진 측정
릴레이 접점 출력 옵션

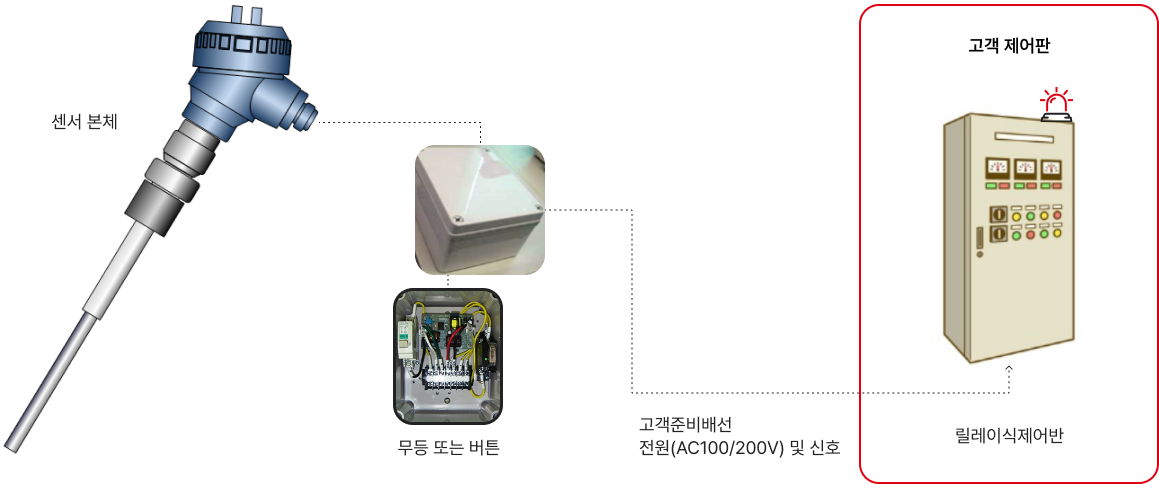

분진 측정
고급 작업 설정

설치 예

	더스트모니터	진공척
구조	센서・변환기별도설치구조	센서・변환기일체형
센서(프로브)	SDM-S형	SDC-1001형
프로브길이	300㎜(옵션으로연장 가능)	50㎜
배기가스조건	250°C이하	80°C이하
공급 전원	AC110/220V	DC24V(센서본체) AC100/200V(옵션)
접점 출력	고장ｘ１、상한ｘ２	x１
경보 딜레이	～60초	～10초
검출 대상	부식 가스대책OK(옵션)	VOC,산성 가스,오일 미스트NG
