한국신동공업(주)

사처리 시스템 소개

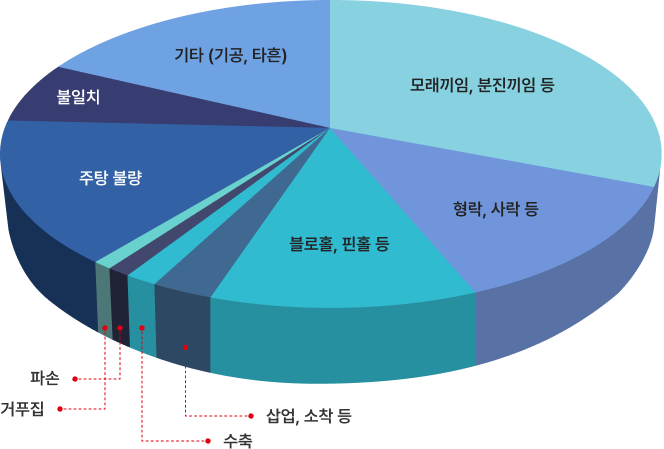

주조 공장의 주물 불량 발생률 (%)

불량 전체의 약 2/3가
모래에 기인하다
모래를 관리함으로써
불량을 줄일 수 있다

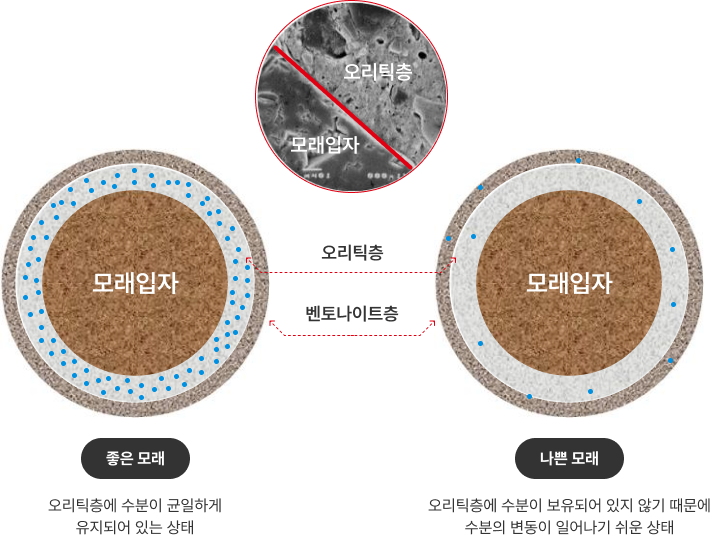

사처리 시스템의 주물사 비교

좋은 주물사란 ...

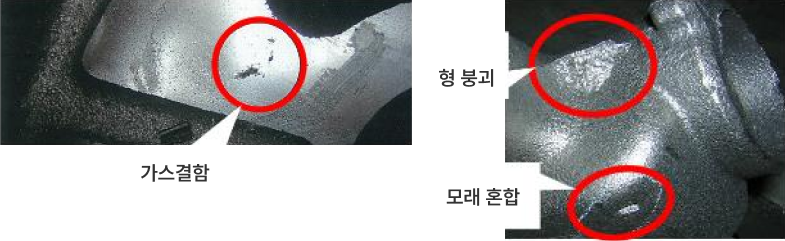

사처리 시스템의 주물 불량 해결책

Q. 주물 분량으로 어려움은 없으신가요?

모래는 제품 중량이나 중자 혼입량 등의 생산조건에서 항상 변화
모래의 편차를 줄일 필요가 있음
모래관리가 중요

주물 불량의 감소

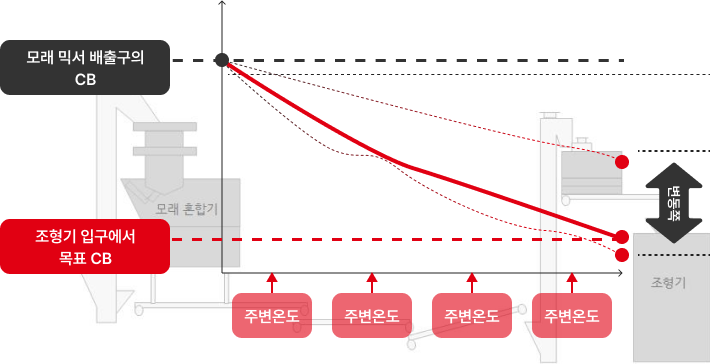

사처리 시스템(IDST)의 개요

모래 특성은 믹서에서 조형기로 이동하는 동안 외부 요인에 의해 변화합니다;
예를 들어 주변 온도, 습도, 모래 온도, 경과 시간 등이 있습니다.

주조 결함을 방지하려면 성형기에서 모래의 특성을 제어하는 것이 중요합니다.

사처리 시스템(IDST)의 특징

IDST는 5가지 모래 속성을 자동으로 측정합니다

모래 온도
수분
CB
압축 강도
통기도

특징

01조형기에 충전하기 직전의 모래를 수집하여 측정합니다.
02피드백 : IDST에서 측정한 모래 특성의 변동에 따라 모래 믹서에서
물 첨가량을 조정합니다
03피드 포워드 : 측정된 모래 특성이 기준을 벗어난 경우 해당 모래를 조형하지 않거나 해당 모래로 만든 몰드를 주탕하지 않습니다.

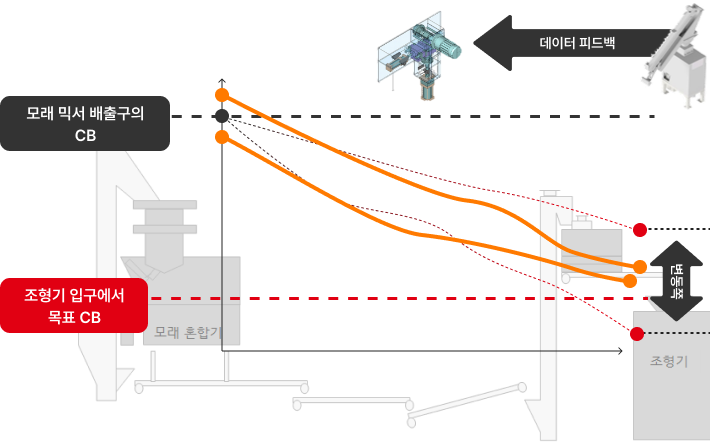

사처리 시스템(IDST)의 처리과정

조형기에서 얻은 데이터에 따라 믹서의 설정을 변경하여 성형기에서 얻은 데이터에 따라
믹서에서 설정합니다.

사처리 시스템(IDST)의 측정 항목

MODE 1	MODE 2
약 75초/주기	약 30초/주기
CB	CB
수분	수분
모래 온도	모래 온도
통기도
압축 강도

벨트 크기 (벨트 컨베이어는 정격 공급 기능이 있어야 함)

가이드 너비: 350mm 이상 / 모래 굵기: 70mm 이상

사처리 시스템(IDST)의 추출 과정

사처리 시스템의 주물 불량 해결책

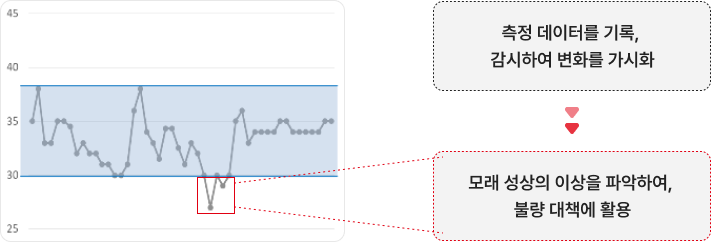

디지털 데이터로 모래 성상 관리!

편차가 없는 측정

모래온도
수분
CB값
압축강도
통기도

사처리 시스템(GDST)의 생력화

측정기를 1대로！

Ø모래 성상 측정의 공수 저감

CB 값
샌드람마 표준 시험편 작성
수분
수분계
통기도
통기도계
압축강도
압축강도 시험기

각종 모래시험기 합계 약 20분

모래온도
CB값
수분
통기도
압축강도

누구라도 언제 어디서나 측정

예: 조형기 근처에서, 혼련기 근처에서

GEST 약 40초

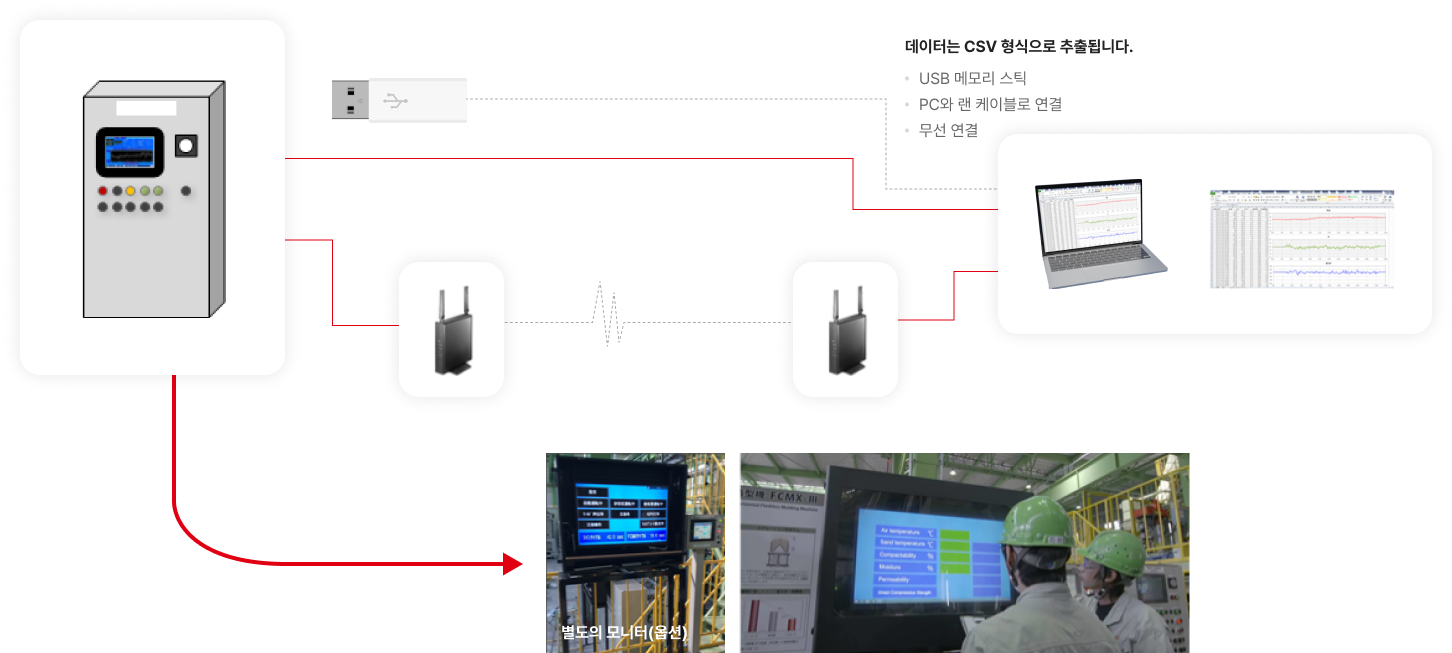

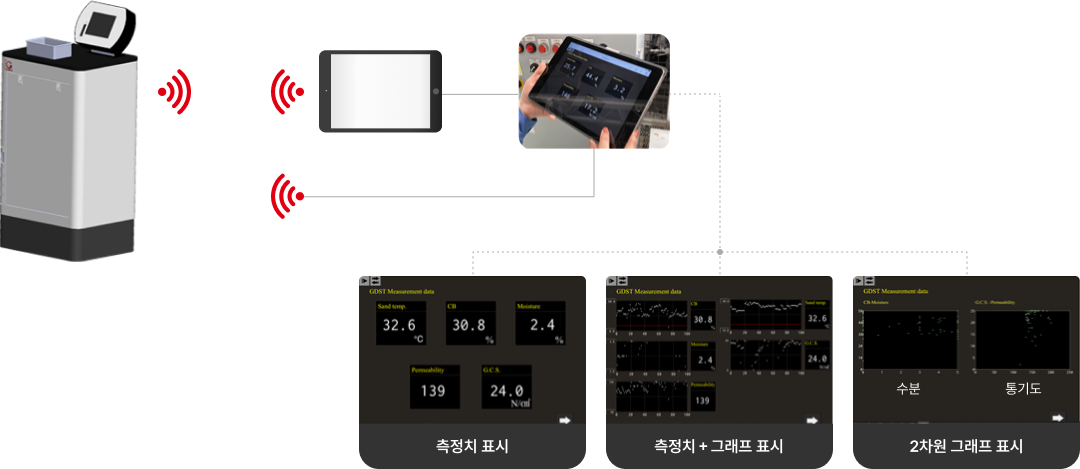

사처리 시스템(GDST)의 원격감시 기능

Wi-Fi를 통해 측정치를
원격지 태블릿, PC로 전송 데이터도
CSV 형식으로 전송 가능

(태블릿, PC는 고객 지급)
